組立て
さて、 それでは組み立て開始です
 |
まず最初にCPUの
装着です 必ず向きを 確認してください |
 |

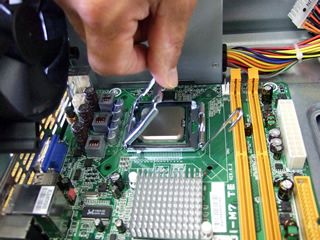

うまくおさまったら
カバーをおろ して レバーで固定します |
 |

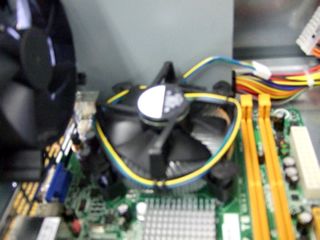

CPUの上に
CPUクーラーを つけます |
 |

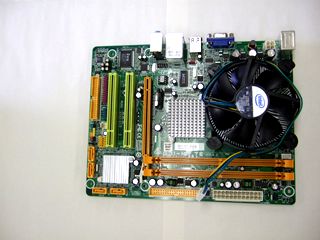

こんな感じになります
この状態で マザーボードを 外側のコネクタの 向きに合わせて PCケースにおさめます |
 |

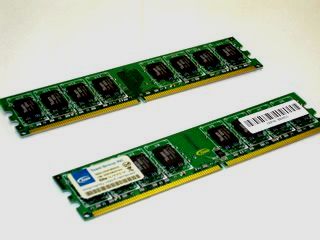

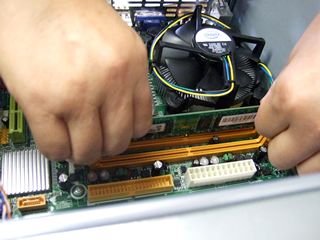

次はメモリの装着です
メモリはマザーボードの 形状に合ったものでなければ 取り付け できないので よく確認してから 購入しましょう |
 |
はしっこのロックをはず
して
メモリをマザーボードの みぞに合わせてカチッと 音がするまで しっかり押し込みます |
 |

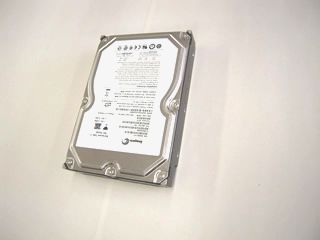

そしてHDDの装着です
ねじ止めします |
 |

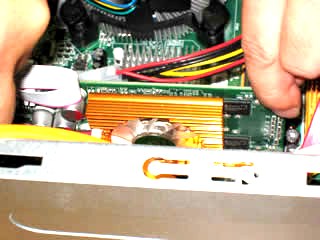

グラフィックボードも
つけます これもねじ止めです |
 |

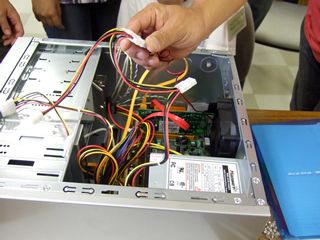

配線の様子です
|
 |

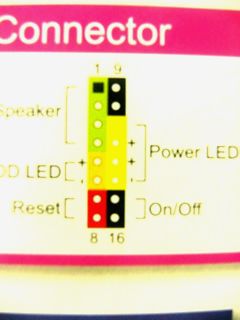

配線の説明書も
ついていますが あまりわかりやすいもの ではありません |
 |

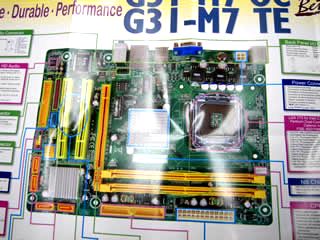

マザーボード全体をみた
説明書です ちょっと写真が光って 見づらいですね 申し訳ありません |
 |

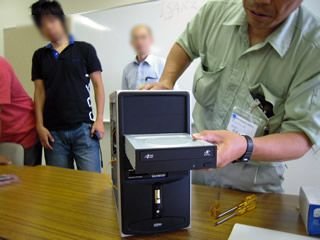

DVDもつけましょう
|
 |
完成に近づいてきました
これでだいじょうぶなら ふたを閉めます |
 |
こんな感じになりました
|
